定格

電圧：300V　温度：80℃（CL3は90℃）

特長

タツタ立井電線(株)のUL2464 U-TKVVは、規格を取得した電子機器等の内外部での信号ライン・電源ラインに適したケーブルです。端末加工性に優れており、圧着、圧接、半田全ての加工形態に対応しています。絶縁体に耐熱柔軟ビニル、シースに耐熱耐油柔軟ビニルを使用しており、柔軟、耐油、耐熱、耐寒に加え、耐磨耗性にも優れたケーブルです。UL VW-1難燃試験に合格しております。

用途

多くの産業用機器・装置の信号用・電源用ケーブルとして使用されます。

許容曲半径

仕上外径の6倍（固定部）

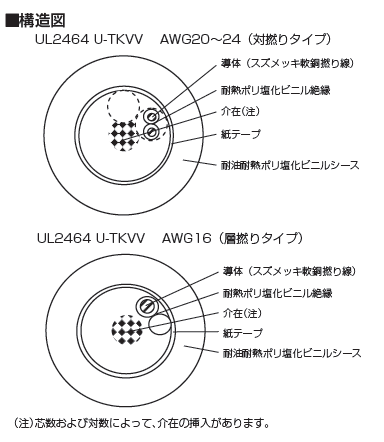

構造図

規格

UL758 AWM STYLE 2464
UL13（PLCC） CL3
CSA（cUL） CSA C22.2 No.210（AWM）

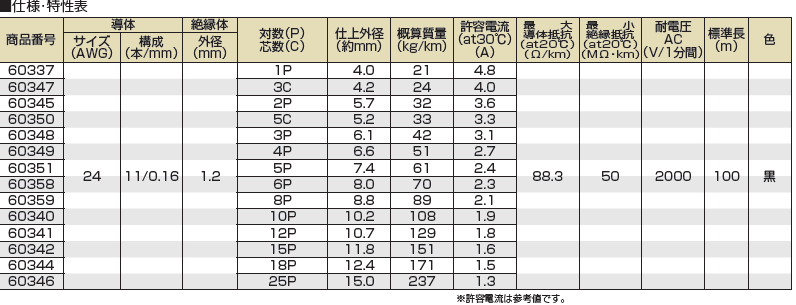

仕様・特性表

※許容電流は参考値です。

※仕様表等のデータは参考値です。商品のご採用にあたっては弊社営業担当にお問い合わせの上、メーカーの仕様書等によるご確認をお願いします。

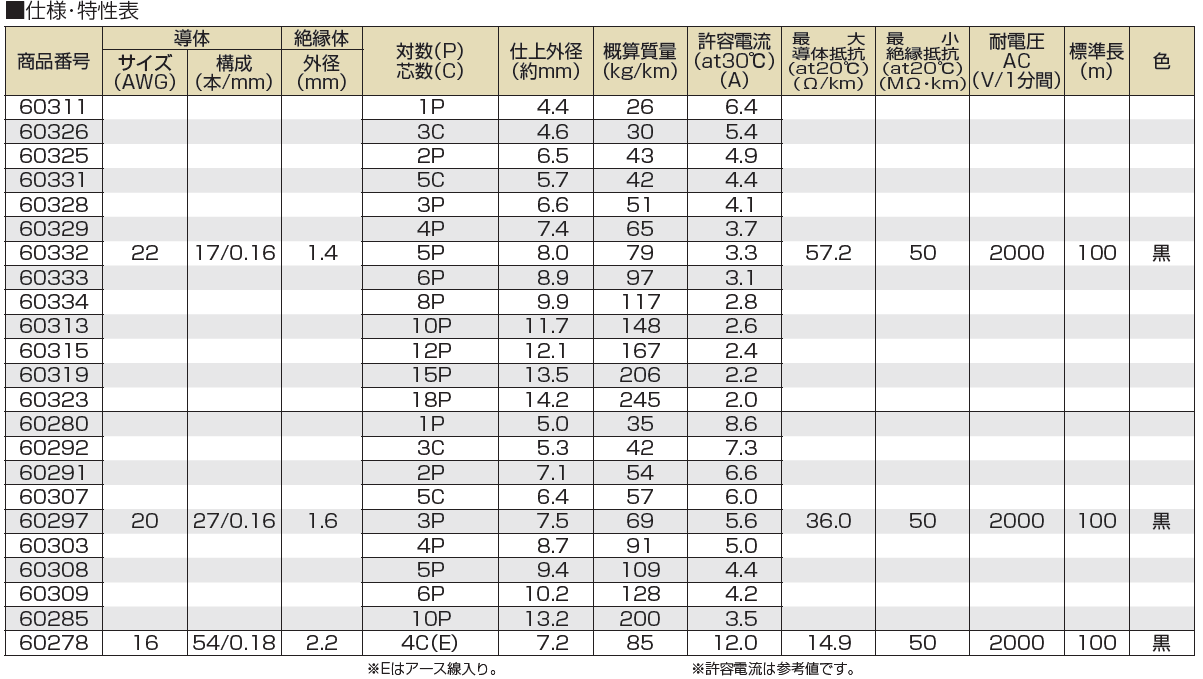

仕様・特性表

※Eはアース線入り。

※許容電流は参考値です。

電線線色識別表

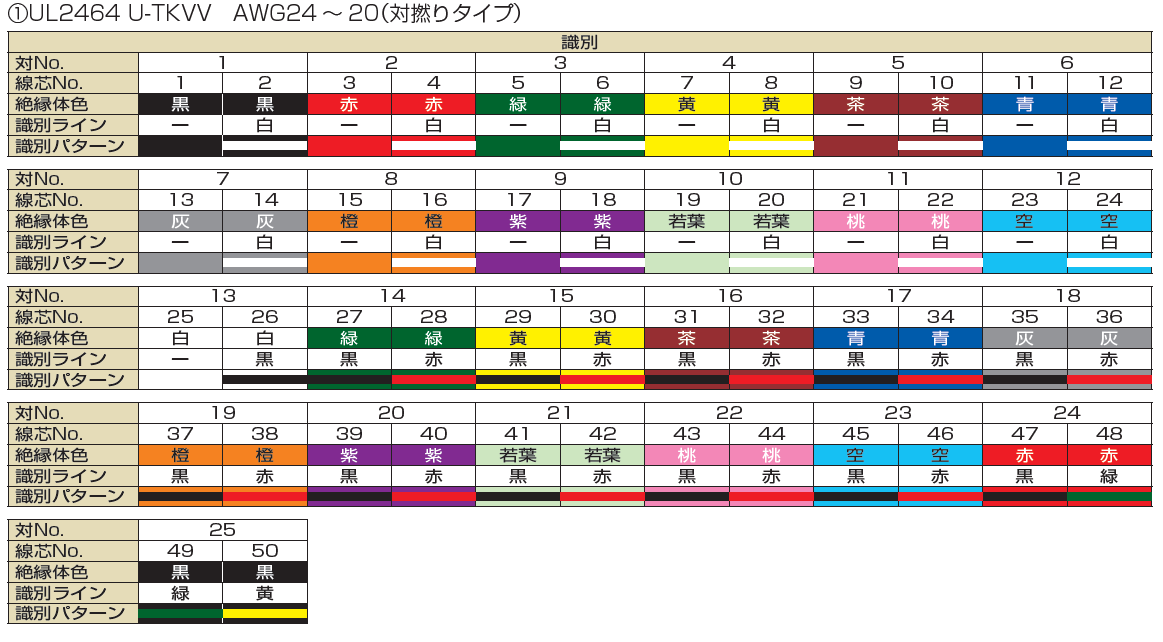

①UL2464 U-TKVV　AWG24 ～ 20（対撚りタイプ）

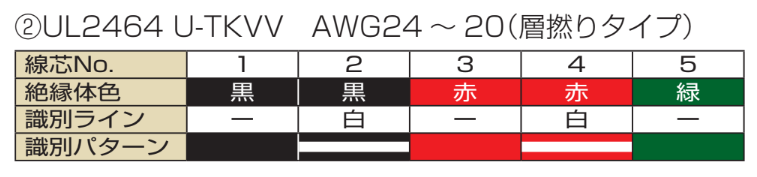

②UL2464 U-TKVV　AWG24 ～ 20（層撚りタイプ）

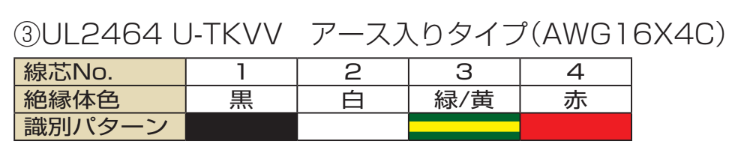

③UL2464 U-TKVV　アース入りタイプ（AWG16X4C）
