- 20Aの電源ラインに最適な産業機器向けコネクタ。機器が求める小型、大電流化を最適なサイズでご提供します。
- コンタクトは接点数を増やし、ヘルツ応力を確保した、4点接点を有する新規設計です。
- ダイナミック3000シリーズと比較して50%以上の電流値を確保しながらも、嵌合高さは14%増程度に収め、小型化を実現。
- 単位体積当たりの電流容量も、既存製品と比較して32%程度アップしています。
- ご好評のダイナミックシリーズ全体の思想を受け継いだ20A用コネクタです。
(3Pでのご使用で20Aを保証いたします。)
特徴
特徴1 小型大電流用コンタクト
接点数を増やし、ヘルツ応力を確保した、4点接点を有する、新規設計コンタクトです
特徴2 小型ながらハイパワーな実力
ダイナミック3000と比較し、50%以上の電流値を確保しながらも、嵌合高さは、14%増程度に収め、小型化を実現。
単位体積当たりの電流容量も既存製品と比較して32%程度アップしてます。電線対基板、電線対電線を開発。
ご要求に合わせて、柔軟なシリーズラインアップを計画。また、安全規格重視のシーケンシャルピンをご用意。
特徴3 豊富なシリーズラインアップ
A)ハウジング類
使用される電線サイズ、電圧により、2.0mmピッチのD-1100と2.5mmピッチのD-1200シリーズを用意。極数は最大で40Pまでラインアップしています。センサーの信号線のまとめ、電源の分岐等のアプリケーションに最適な3.5mmピッチのD-1500シリーズをラインアップ。今後もシリーズ拡大の予定です。
B)コンタクト類
端子のめっき仕様に、従来標準品の金めっきに加えてよりお求め易い錫めっき品をラインアップ。
使用の用途、品質、コストに合わせてコンタクトが選定できるので、幅広く使用できます。
特徴4 ダイス交換可能な圧着工具
標準ツールはダイス交換可能なツールです。ハンドルは一つ、レンジ毎にダイスをご購入いただくシステムにより、
リードタイムの圧着、インストレーションコストを最小限にすることも可能です。
その他(ダイナミックシリーズならではの特長)
コネクタ嵌合時には、ハウジング同士が整列してからのコンタクトの接触が始まります。このため、小型コネクタで見られがちな、コンタクトの座屈、折れといったデザインにより起因する不具合を解決致します。ハウジングランス構造により、コンタクトに引っかかり部分が無い構造をしていますので、ハンドリング上の不具合を最小限にとどめます。基板コネクタに金属レグを取り付けており、ケーブルの煽りに対して十分な強度を持っています。ハウジングロックは、電線が引っかからず、ロック折れの頻度を軽微するデザインに仕上ました。
性能仕様

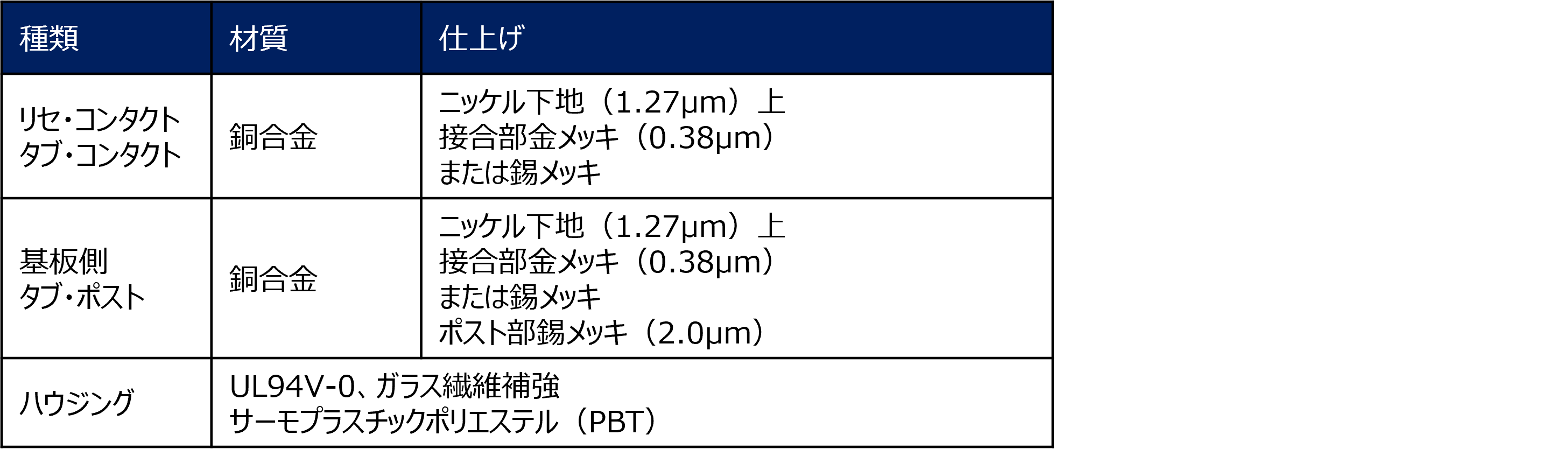

材質および仕上げ

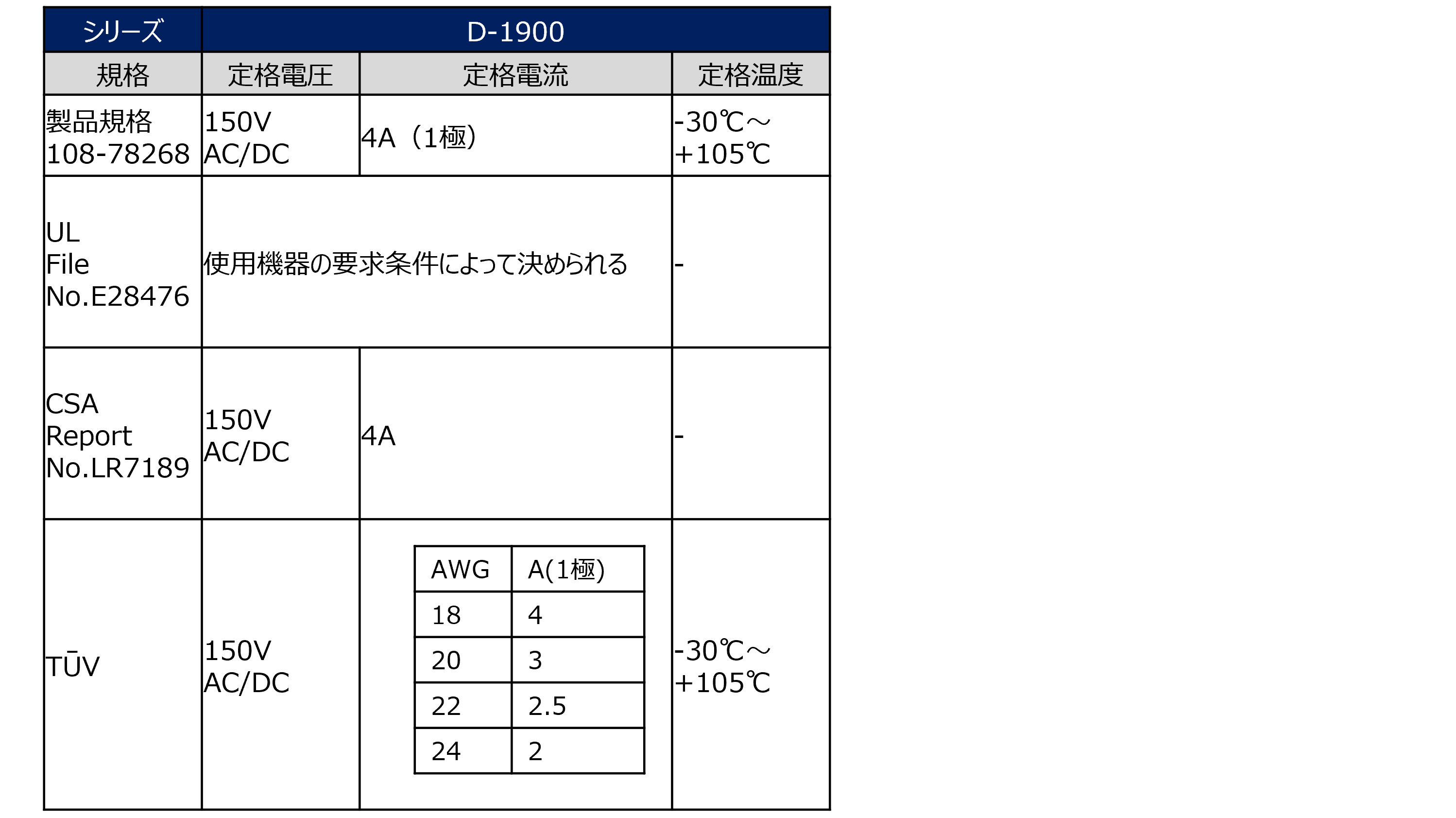

安全規格
下記の安全規格は、型番毎に承認されています。承認の有無は型番毎にお問い合わせ下さい。
なお、当社の性能仕様と異なる場合がありますので、ご注意ください。いずれも詳しくはお問い合わせ下さい。
※型番によっては申請中のものもあります。詳細は弊社企画部、または営業にお問い合わせください。
