定格

電圧：300V　温度：105℃

規格

UL 758 AWM STYLE 2517，CSA

特長

阪神電線(株)のKHY3Rは、主に各社サーボモータの電源ケーブルに使用されるUL規格取得の耐屈曲ケーブルです。もちろんそれ以外の多くの産業用機器・装置の電源用信号用ケーブルとしてお使いいただけます。
導体構成を極細銅線の複合撚りとすることで、通常の集合撚り導体のロボットケーブルよりも耐屈曲性・耐捻回性に優れた特性を持たせています。
シース部に耐熱・耐油柔軟ビニルを使用しており、柔軟性、耐熱・耐寒・耐油・耐水・耐磨耗性に優れています。
UL・VW-1難燃試験に合格しています。

用途

各社サーボモータとサーボアンプ間の電源用ケーブル。
及び多くの産業用機器・装置の信号用・電源用に使用出来ます。

許容曲半径

仕上外径の6倍以上（可動部）

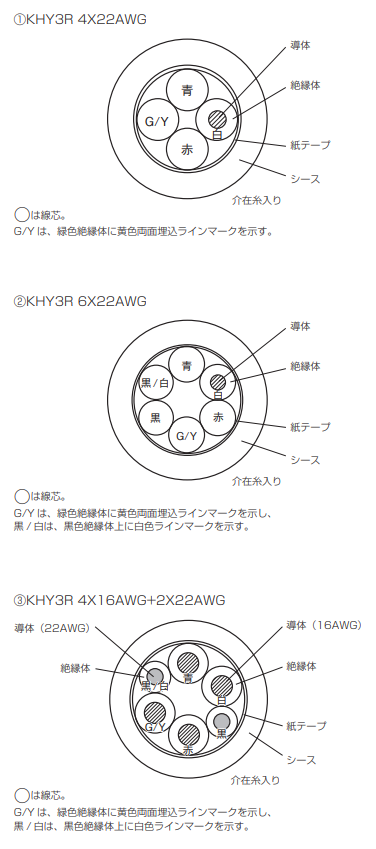

構造図

※仕様表等のデータは参考値です。商品のご採用にあたっては弊社営業担当にお問い合わせの上、メーカーの仕様書等によるご確認をお願いします。

仕様・特性表

※許容電流は参考値です。

電線線色識別表

①KHY3R 4X22AWG

②KHY3R 6X22AWG

③KHY3R 4X16AWG+2X22AWG
