レイケム 簡易接続キットのご案内
▼▼PDFダウンロードはこちら▼▼
レイケム 簡易接続キットのご案内.pdf

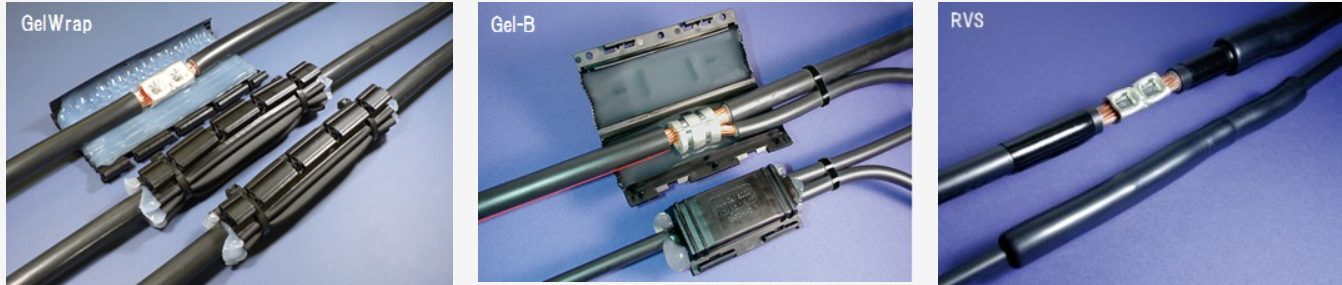

シリコンパワージェル接続キット
GelWrap 600V電力ケーブル用直線接続材料
●適合ケーブル
600V CV(E), EM-CE単心,トリプレックス
●適合コネクタ
B型・P型・T型コネクタ（非同梱）
※マルチコネクタタイプ
●適合サイズ
8㎟～325㎟
※異径接続も可能（要確認）
Gel-B 600V電力ケーブル用分岐接続材料 (幹線非切断タイプY型分岐)
●適合ケーブル
600V CV(E), EM-CE単心,トリプレックス
●適合コネクタ
T型スリーブ（同梱）
●スリーブサイズ
T-44 ～ T-365
●特徴
施工性 ：巻くだけ / 閉じるだけ簡単施工（所要時間2分）
完全防水：マンホール / ハンドホールで使用可能
価格 ：新価格でコスト大幅低減
作業効率：施工後即通電が可能
エコ提案：ECOケーブルに対応
ロールオン型直接接続キット
RVS 600V電力ケーブル用レイボルブ直線接続材料
●適合ケーブル
600V CV(E), EM-CE単心,トリプレックス
●適合コネクタ
B型裸圧着端子（非同梱）
●適合サイズ
8㎟～325㎟
●特徴
施工性 ：転がすだけ簡単施工（所要時間2分）
使用環境 ：屋外使用可能
仕上がり ：スリム！ 狭い箇所への施工に
価格 ：新価格でコスト大幅低減
適合サイズ：複数の導体サイズに適合（選定表参照）
●選定表
| キット番号 | 導体サイズ (㎟) |
製品サイズ ±15mm |
適応スリーブ | |
| 最大長 | 最大外径 | |||
| 最大外径 | 8～22 | 205 | 125 | 17 |
| RVS-12 | 38～60 | 250 | 115 | 23 |
| RVS-13 | 100～150 | 310 | 180 | 30 |
| RVS-14 | 200～325 | 370 | 225 | 38 |
※異種・異径接続に関しては別途お問い合わせください。
●性能
JCAA（社団法人日本電力ケーブル接続技術協会）が定める600V架橋ポリエチレン
絶縁電力ケーブル用接続部性能基準JCAA A 102に準拠
| 試験項目 | 性能値 |
| 商用周波耐電圧 | 3.5KV10分間耐久（通電温度上昇後1kV 10分間） |
| 通電温度上昇 | 105℃、3時間3回で異常のないこと |
| 引張試験 | 導体断面積 × 69Mpa以上のこと |
| 気密 | 96kPa 1時間で異常のないこと |
