レモジャパン「高電圧コネクタ＆高電圧シールドケーブル」
▼▼PDFダウンロードはこちら▼▼
レモジャパン「高電圧コネクタ＆高電圧シールドケーブル」.pdf
高電圧コネクタソリューションの主な特徴
■ 最大50ｋVDC対応
■ 豊富なコンタクトバリエーション
■ 多種多様なコンタクトタイプ
■ 高電圧（コネクタケーブル）⇒（コネクタとケーブルハーネス）加工品
■ 耐ノイズ性に優れたレモオリジナル高電圧網組みシールド付きケーブル
■ 気密ソケットあり（真空チャンバー用）
■ 高周波対応

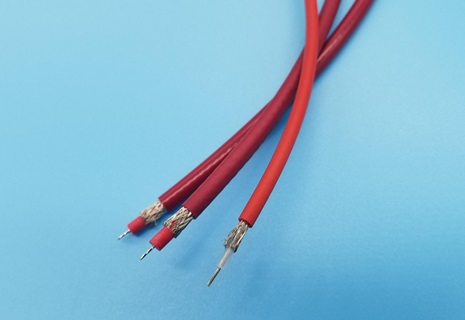

高電圧ケーブル製品概要
レモコネクタの特性を最大限に活かすよう製作されたレモオリジナル高電圧ケーブル
耐ノイズ性に優れたレモオリジナル高電圧編組シールド付きケーブルです。
シールド付きＰＶＣ被覆線、試験電圧最大 60kVDC 対応、1重絶縁ケーブル、UL 認定品など幅広いラインナップを用意しています。
高電圧コネクタケーブルアッセンブリー
安全性を追求し最適化された加工方法によりオリジナルケーブルにレモ高電圧コネクタを両端に取り付けたアッセンブリー品もご用意できます。
製品仕様
| 型番 | JJC40004 | JJC40002 | JJC40007 | JJC40003 | JJC40019 |
| 製品番号 | 150 470 | 106 330 | 315 650 | 130 660 | 130 666 ※ |
| 導体抵抗Ω/km | 38.2 | 78 | ≧10 | 55.8 | 55.8 |
| 絶縁体抵抗MΩ | 220 | 5000 | 10000 | 10000 | 10000 |
| 使用電圧kVDC | 3 | 9 | 18 | 30 | 30 |
| 試験電圧kVDC | 6 | 18 | 25 | 60 | 60 |
| 使用温度℃ | -5/+70 | -25/+80 | -10/+70 | -25/+90 | -25/+80 |
| 導体径 | 7/0.25 0.75mm |
14/0.15 0.6mm |
1/1.5 1.5mm |
7/0.25 0.75mm |
7/0.25 0.75mm |
| 絶縁体直径Φmm | 2.05 | 2.8 | 6.5 | 3.9 | 3.95 |
| ジャケット材質 | PVC赤 | PVC赤 | PVC灰 | PVC赤 | PVC赤 |
| ジャケットΦmm | 4±0.2 | 4.6±0.2 | 8.8±0.2 | 5.4±0.2 | 6±0.2 |
| その他 | 柔軟性 | 柔軟性 | UL規格：11152 |
※UL認定品
ケーブル単体でも販売しております
