KEL「5.0ｍｍピッチ　防水コネクタFWR」

Kanetsu News

注目商品

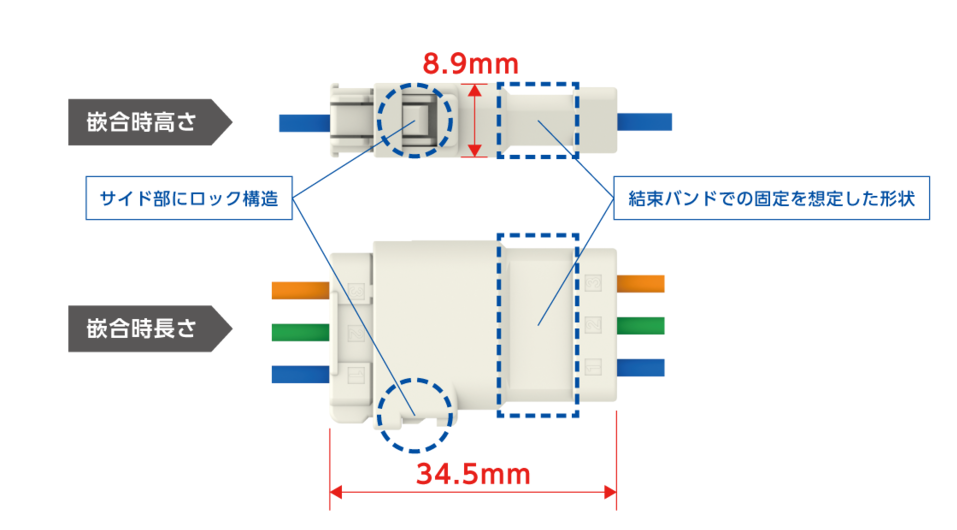

・5.0mmピッチの防水コネクタとして、業界最小クラスの嵌合高さ(8.9mm)・長さ(34.5mm)を実現
・サイド部にロック機構を持つことで低背化を実現
・結束バンドでの固定を想定したコネクタ形状
・鐘通にてハーネス加工も承ります！

②ケル独自の接触コンセプトによる高信頼設計！(特許出願中)

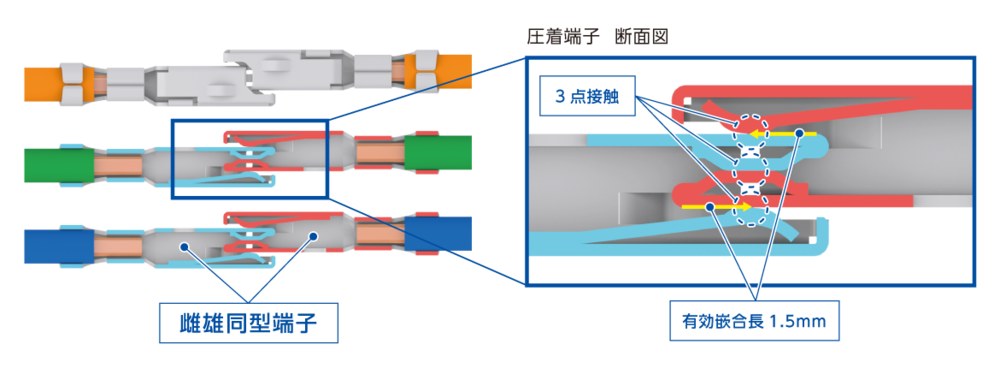

・圧着端子はケル独自で開発した雌雄同型端子を採用し、3点接触により安定した接触を実現
・有効嵌合長は1.5mmの高信頼設計

・圧着端子が雌雄同型端子のため、圧着アプリケータを雌雄共通で使用可能

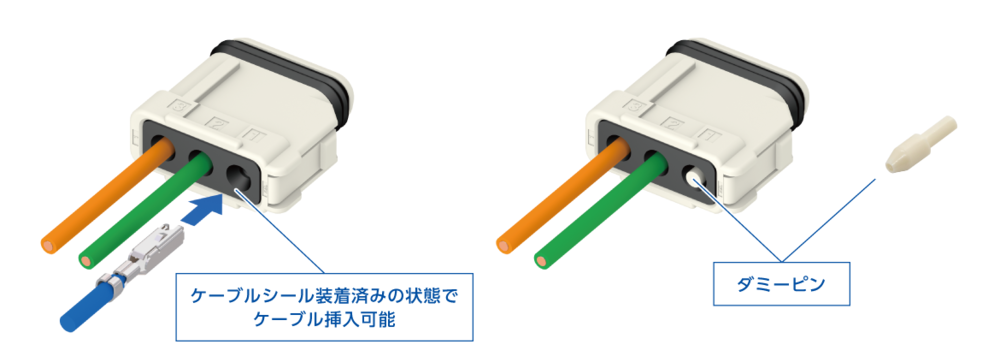

・ケーブルシール・シールリングはハウジングに装着済みの状態で納品
・専用のダミーピンを使用することで、コネクタを替えずに新たな極数構成が可能

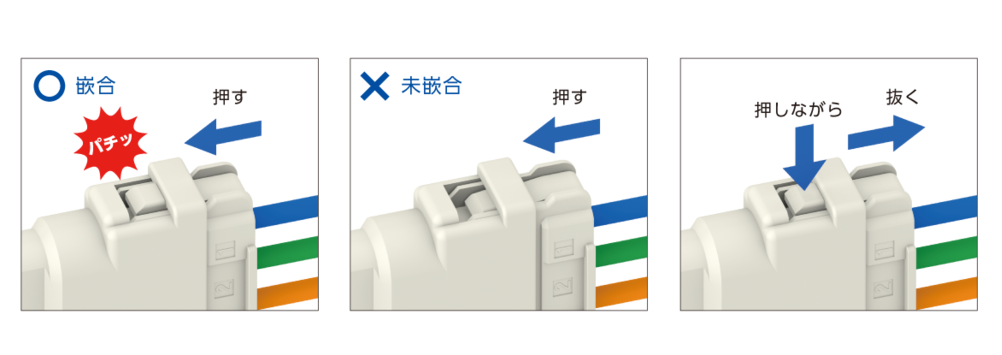

・ロック時にパチッというクリック感があり、堅牢なロック形状を採用

・FWP11(プラグ側コネクタ)対応の分岐・中継タイプを開発中

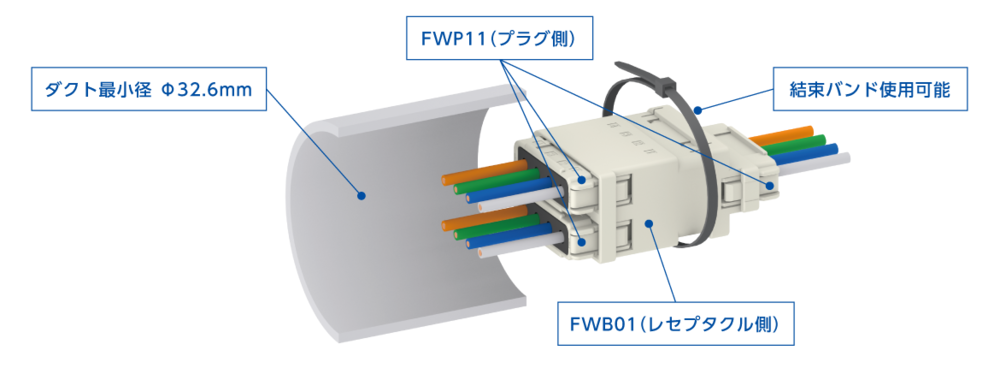

・FWP11(プラグ側コネクタ)をFWB01(レセプタクル側コネクタ)に嵌合させることで省配線が可能

材質・表面処理
ハウジング材質	PBT（ガラス繊維入り）UL94V-0材 [FWP]色：白、赤、青、黒　[FWB]色：白、黒
ケーブルシール	シリコーンゴム（二次加硫済み）色：黒色、水色、桃色
シールリング	シリコーンゴム（二次加硫済み）
圧着端子材質	銅合金
圧着端子仕上	ニッケルメッキ下地（接触部/圧着部）錫メッキ仕上

性能
定格電流	(AWG#16)1端子につき10A MAX. (AWG#18/20/22)1端子につき7A MAX.
保護等級	IP67
接触抵抗	[FWP]10ｍΩ以下　[FWB]20mΩ以下
耐電圧	AC1700V、1分間
絶縁抵抗	DC500V、1000MΩ以上
使用温度範囲	-55℃～+105℃
挿抜耐久性	50回
適合テーブル	AWG＃16/18/20/22（0.3～1.25sq）（ケーブル被覆外径：Φ1.5～3.1㎜）ディスクリートケーブル
