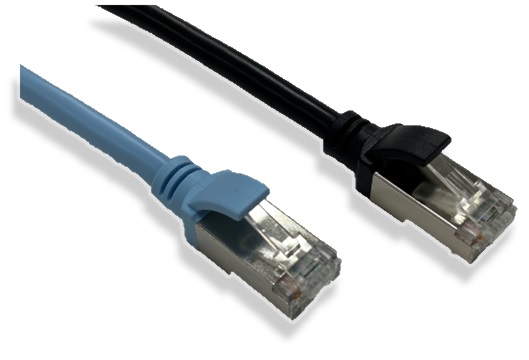

産業用Ethernetパッチケーブル　DEP1

・２重シールドSTPタイプ

・短納期：空色、黒色　0.3～10m国内在庫

特徴

①シールド構造

産業用途ではシールド構造は必須となります。
産業アプリケーションでは多くのノイズ発生源が存在し、一般的にOA用等では
シールドは施されておらず、ノイズ耐性はほとんどありません。
これによる通信トラブルのお話は本当によく聞きますが、DEP1シリーズはフォイルシールドと
編組シールドによる二重シールドを採用し、耐ノイズ性をより高めたパッチケーブルです。

②２重成型

RJ45コネクタの成型(組立て)では1重成型が一般的です。DEP1シリーズでは
内部結線を保持するソフトモールドに加え、ハードモールドで外形を成型することにより、
物理的なコネクタの破損や引張り等の外的影響を受け難くなっています。
シールド構造と同様に、外観からでは見分けはつきませんが、産業用として重要な要素となっています。

③ツメ折れ防止構造

今では以前と比べて比較的ツメ折れ防止タイプのRJ45コネクタは増えてきましたが、
RJ45コネクタのツメは折れやすく、ツメが折れたり、折れたまま使用すると
LANポートから脱落して通信トラブルの原因となります。
このお話は実は非常に多く聞きますが、DEP1シリーズでは弾力に優れた樹脂製の
ツメ折れ防止カバーにより、ツメ折れによるLANポートからの脱落を防ぎます。

④製造時の通信特性検査

DEP1シリーズは通信特性CAT5e対応のEthernetパッチケーブルです。
製造時に全数対象で通信特性検査をおこないます。

⑤6種のケーブルシースのカラーバリエーション

ケーブルシース(外被)に6種類のカラーバリエーションをラインアップ。
使用用途別に視覚的な切り分けが可能になります。
対応色：黒色 / 空色 / 赤色 / 緑色 / 黄色 / 灰色
(※黒色および空色が標準機種となります。)

⑥小型で堅牢！細かい所に拘ったDEP1シリーズ

従来製品と比較してコネクタ長が約70%(当社比)の小型化を実現。
産業用で保護カバーがある構造のEthernetパッチケーブルと比べて
比較的に小型になっており、LANポートに隣接で接続する際の干渉を抑止できます。
