TE Connectivity ENTRELEC SNKシリーズ ダイナミック プラガブル端子台
TE ConnectivityのENTRELEC SNKシリーズ ダイナミック プラガブル端子台は、配線の効率化、コンパクトサイズ、高信頼性を実現しています。そのためプラガブル端子台は産業機械、工作機械、半導体製造装置、ケーブル アセンブリの製造及び据付の効率化にご活用いただけます。
特徴
-
サブアセンブリと予備配線済みハーネスの組み合わせが可能
これにより、組合せ試験や工場での設備立ち上げが容易になり、作業時間を大幅に短縮できます - サイドラッチ付ハウジングで多極一括嵌合が可能
ユニット間の接続組立・据付工数の削減に貢献します - 独立した絶縁試験アダプタからテストプラグコネクタまで組端子台全体の試験に対応したアクセサリラインナップ
- 各種産業/工業規格 (IEC、UL など)、および鉄道や船舶など過酷な環境下での適用の認証を取得
メリット
圧着された端子を挿入するだけ！

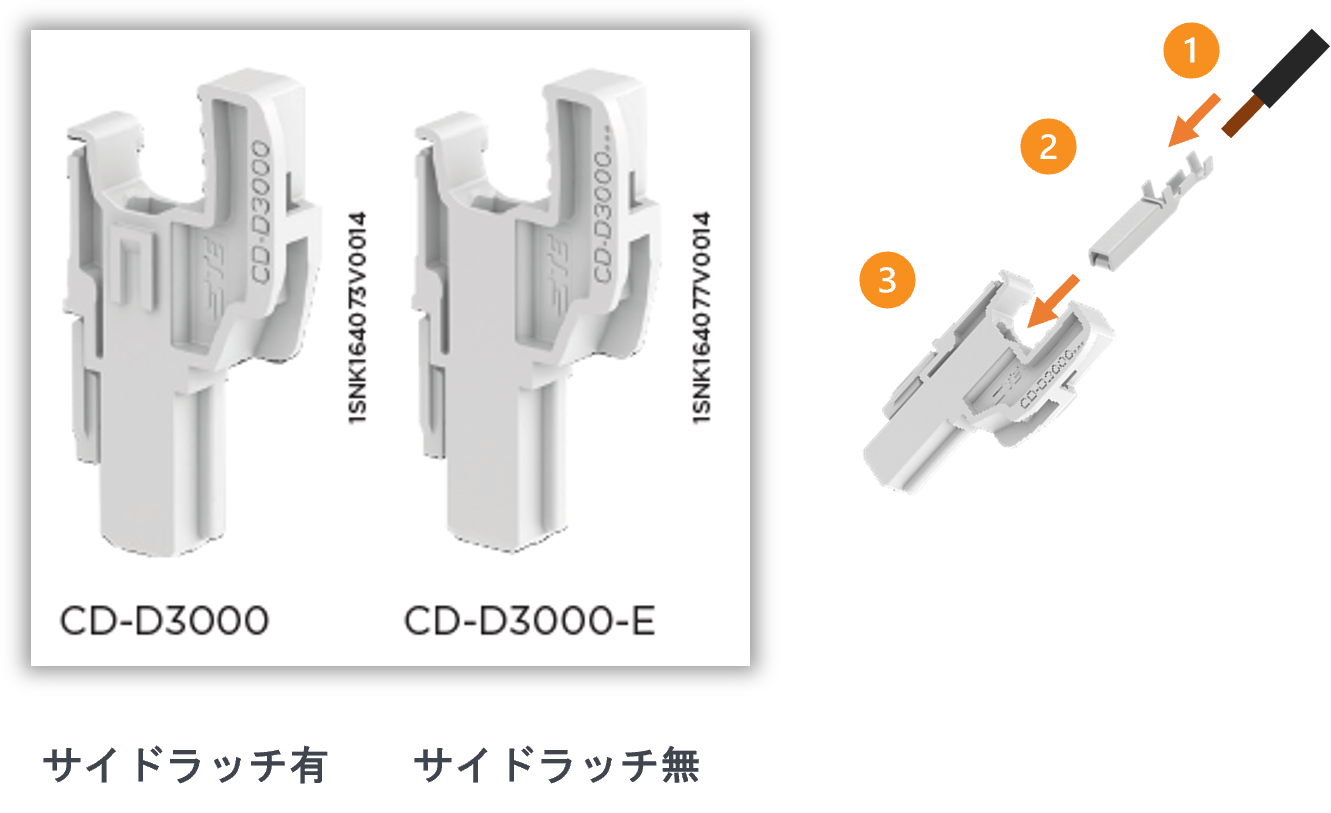

ワンステップ工程で組立可能なダイナミックプラグ
- 被覆を除去した電線をダイナミックコンタクトに挿入
- 電線をダイナミックコンタクトに圧着
- ダイナミックコンタクトをプラグに挿入してロック
電線に圧着されたダイナミック リセプタクル端子を、プラグ ハウジングに挿入するだけのワンステップ工程です。さらに、ダイナミック3000用コンタクトを適用することができ、既存圧着工具をそのまま活用いただけます。
在庫開始
ENTRELEC SNKシリーズ ダイナミック プラガブル端子台をこの度在庫化しました！！

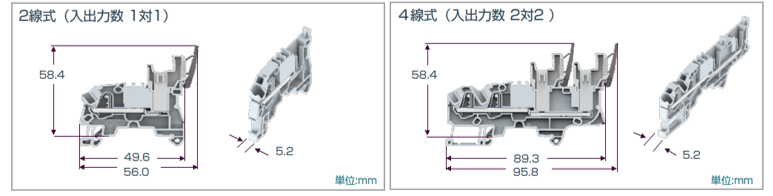

製品外形寸法（ダイナミックプラグ嵌合状態）
製品仕様
| 項目 | 規格値 |
| 極数 | 2線式・4線式 |
| ダイナミックプラグ適用コンタクト | ダイナミックD-3000用リセ端子（錫めっき） |
| 定格電流 | 最大20A（AWG＃14） |
| 定格電圧 | 600V（UL-CSA）/1,000V（IEC） |
| 耐電圧 | 2,200V |
| 適用電線範囲 | AWG#14～24 |
| 使用温度範囲 | -55～105℃ |
| ダイナミックプラグ挿抜回数 | 100回 |
| 適合規格 | CB Certificate FR_714522 / UL E60645 / CSA certificate COFC_80130788_EN |

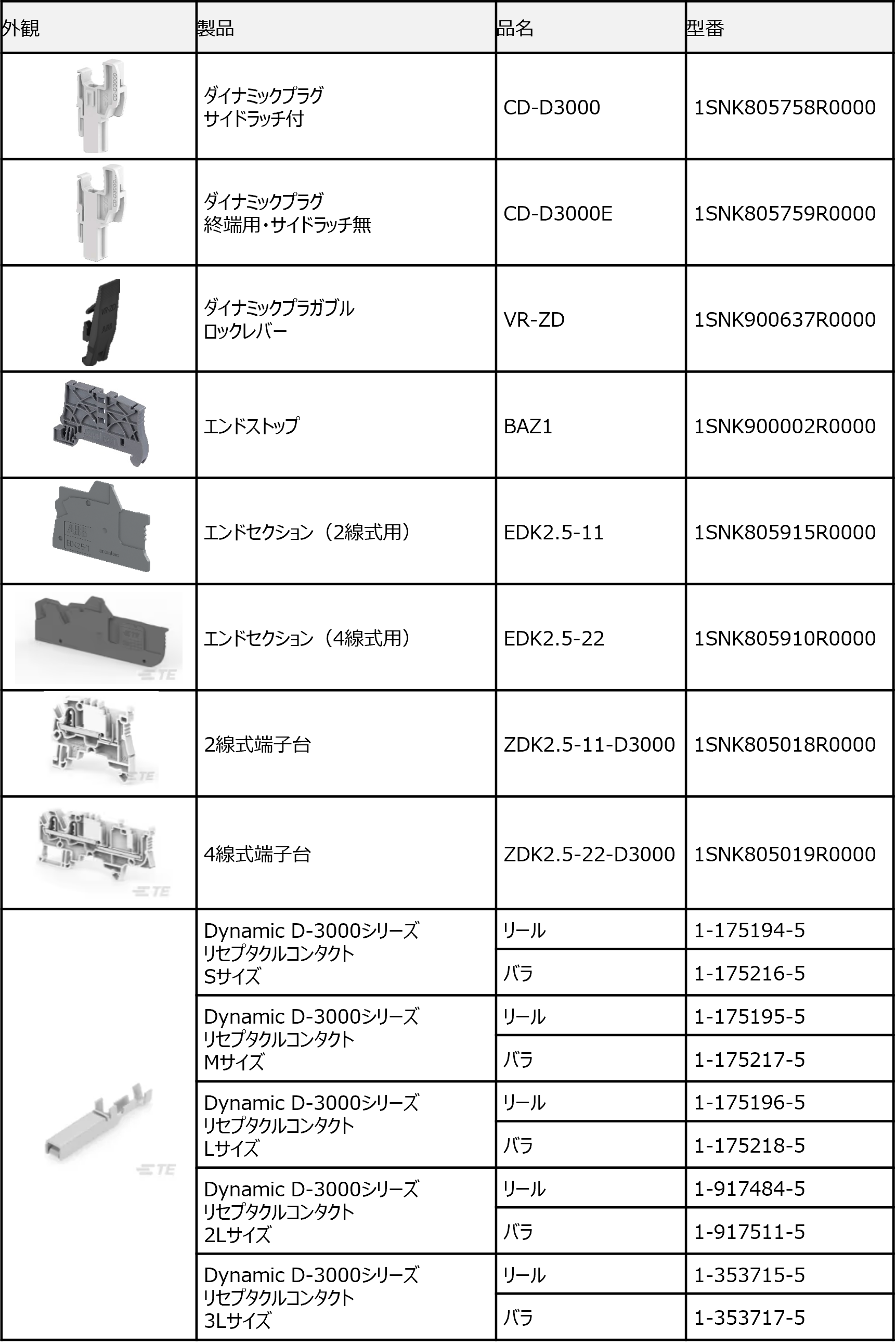

アクセサリ
ご相談も承っておりますので気軽にご連絡ください。
