TE Connectivity「BUCHANAN プッシュ-インクランプPCB コネクタ」
▼▼PDFダウンロードはこちら▼▼
TE Connectivity「BUCHANAN プッシュ-インクランプPCB コネクタ」.pdf
プッシュ-インクランプ結線処理付きで、
配線時間が短縮され、人件費を低減！
特徴
●プッシュ-インクランプ結線処理により、配線時間が短縮され、配線工数の大幅低減が可能。
●さまざまなピッチと極数により、幅広い用途においてお客様の機器設計の柔軟性を提供致します。

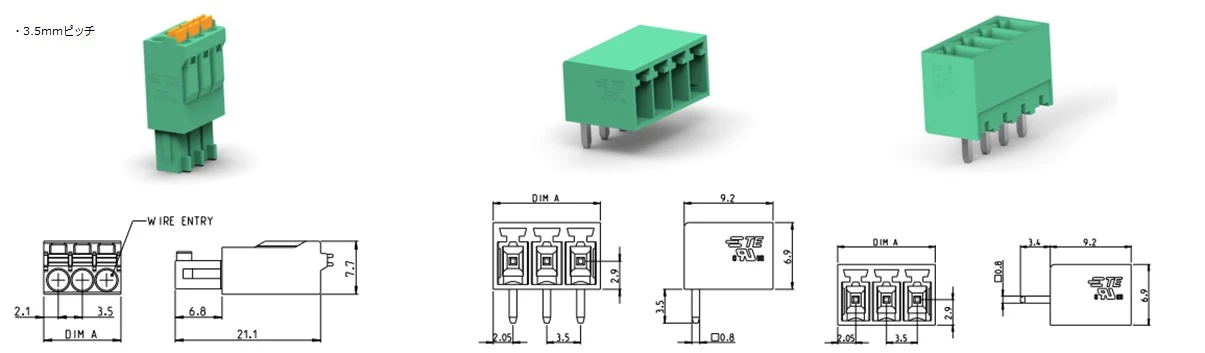

型式一覧
| 3.5mmピッチ | プラグ | 90°ヘッダー | 180°ヘッダー |
| 2極 | 2350398-2 | 2350514-2 | 2351886-2 |
| 3極 | 2350398-3 | 2350514-3 | 2351886-3 |
| 4極 | 350398-4 | 2350514-4 | 2351886-4 |
| 5極 | 2350398-5 | 2350514-5 | 2351886-5 |
| 6極 | 2350398-6 | 2350514-6 | 2351886-6 |
| 7極 | 2350398-7 | 2350514-7 | 2351886-7 |
| 8極 | 2350398-8 | 2350514-8 | 2351886-8 |
| 9極 | 2350398-9 | 2350514-9 | 2351886-9 |
| 10極 | 1-2350398-0 | 1-2350514-0 | 1-2351886-0 |
| 11極 | 1-2350398-1 | 1-2350514-1 | 1-2351886-1 |
| 12極 | 1-2350398-2 | 1-2350514-2 | 1-2351886-2 |
| 13極 | 1-2350398-3 | 1-2350514-3 | 1-2351886-3 |
| 14極 | 1-2350398-4 | 1-2350514-4 | 1-2351886-4 |
| 15極 | 1-2350398-5 | 1-2350514-5 | 1-2351886-5 |
| 16極 | 1-2350398-6 | 1-2350514-6 | 1-2351886-6 |
| 5.0mmピッチ | プラグ | 90°ヘッダー | 180°ヘッダー |
| 2極 | 2350397-2 | 2350513-2 | 2351885-2 |
| 3極 | 2350397-3 | 2350513-3 | 2351885-3 |
| 4極 | 2350397-4 | 2350513-4 | 2351885-4 |
| 5極 | 2350397-5 | 2350513-5 | 2351885-5 |
| 6極 | 2350397-6 | 2350513-6 | 2351885-6 |
| 7極 | 2350397-7 | 2350513-7 | 2351885-7 |
| 8極 | 2350397-8 | 2350513-8 | 2351885-8 |
| 9極 | 2350397-9 | 2350513-9 | 2351885-9 |
| 10極 | 1-2350397-0 | 1-2350513-0 | 1-2351885-0 |
| 11極 | 1-2350397-1 | 1-2350513-1 | 1-2351885-1 |
| 12極 | 1-2350397-2 | 1-2350513-2 | 1-2351885-2 |
| 13極 | 1-2350397-3 | 1-2350513-3 | 1-2351885-3 |
| 14極 | 1-2350397-4 | 1-2350513-4 | 1-2351885-4 |
| 15極 | 1-2350397-5 | 1-2350513-5 | 1-2351885-5 |
| 16極 | 1-2350397-6 | 1-2350513-6 | 1-2351885-6 |
※ご採用にあたっては製造元が発行する仕様書でご確認ください。
材料・機械的特性
●ハウジング ：ポリアミド66、UL 94V-0、緑
●端子 ：黄銅
●仕上げ ：無鉛錫メッキ
●プッシュボタン：ポリアミド66、オレンジ
●スプリング ：ステンレス鋼
●ワイヤストリップの長さ：9.0~10.0mm(3.5mmピッチ)、12.0~13.0mm(5.0mmピッチ)
●PCB 穴径：最小1.3mm
●PCB 板厚：最大2.4mm

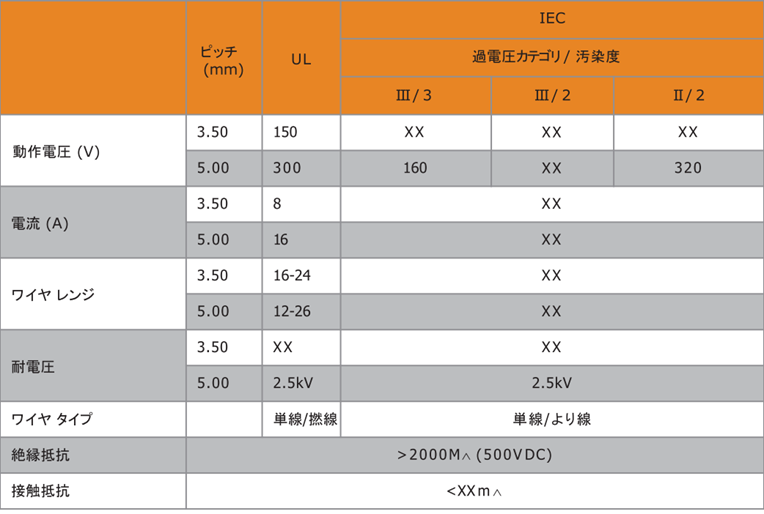

電気的特性
