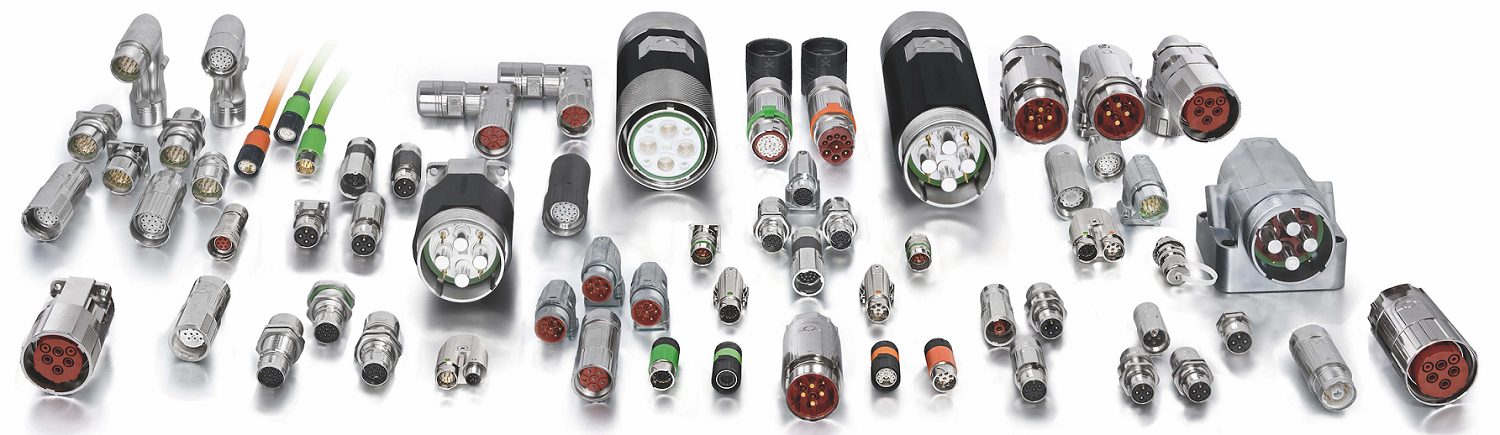

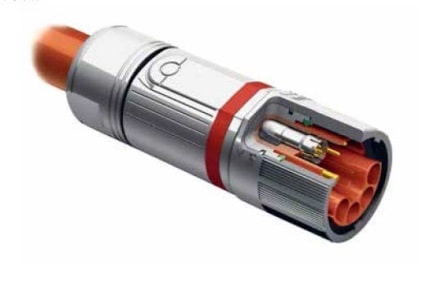

TE コネクティビティ― INTERCONTEC コネクタシリーズの幅広いラインアップ
高信頼性 且つ 作業性に優れた接続ソリューションをお届けします。

用途

サーボモーターやロボット、産業用の機器などさまざまなアプリケーションにお使いいただけます。

特長

・クイックロックシステム SpeedTec や プッシュオンセルフロックシステム により嵌合ロック工数を大幅に削減

・プラットフォームデザイン・モジュールコンセプトにより豊富なバリエーションを展開

・メタルダイキャストハウジングにより、高い安全性とEMIシールド性能を実現

・編組線の接続に クラウンクランプコンセプトを採用し、安定したシールド性能を実現

・ハイブリッドシステム htec によりサーボモータインターフェースのOne Connector化を実現

・回転可能なローテッドアングルコネクタによりサーボモータの各種アプリケーションへの柔軟性を向上

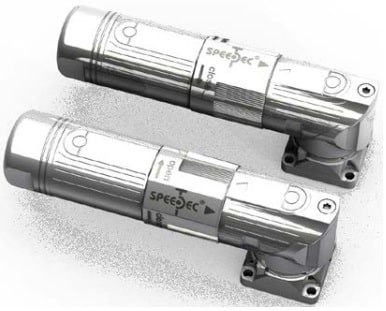

SpeedTec

セルフロック

htec

ローテッドアングルコネクタ

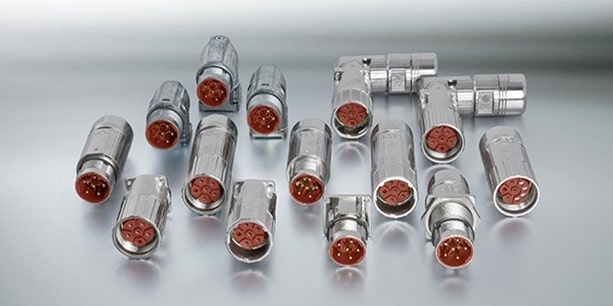

パワーコネクタ (9シリーズ)
912 915 917 923 940 958

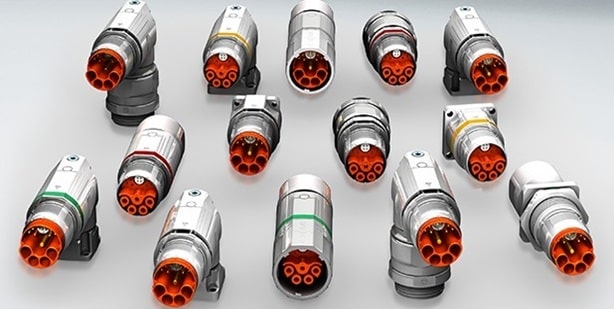

ハイブリッドコネクタ (7シリーズ)
723 740

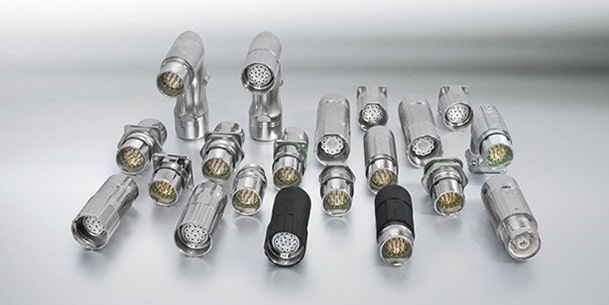

信号コネクタ (6シリーズ)
615 617 623 627

■所要スペースの削減

小型化の傾向が顕著になるに伴い、スペースの重要性がますます高くなっています。

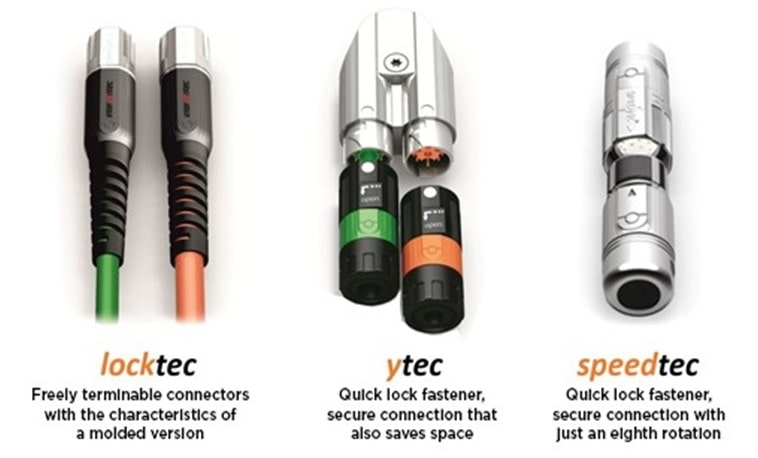

スモール フォーム ファクタの Itec と Ytec のコネクタ シリーズにより、設置高さを抑えたソリューションを実現できます。

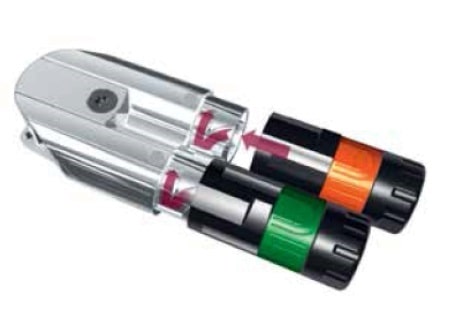

接続はコネクタを押し込むだけ、取り外しは 1/8 回転の操作だけで完了します。Htec コネクタは、電源、信号、データを 1 つのコネクタで扱います。
3 種類のコネクタを別々に用意する必要がないので、これまでよりも大幅な省スペースを実現できます。
また、モータ側に回転可能なリセプタクルを使用することで、便宜性と柔軟性に優れたケーブル接続が可能で、配線の角度に制限された接続を排除できます。

■設置コストの削減

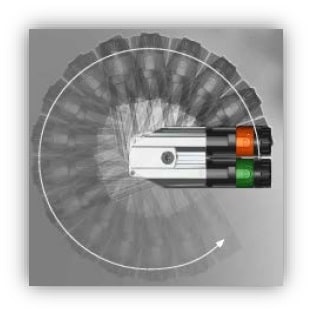

TE の Intercontec コネクタ ハウジングは±115 °の範囲で回転できるので、ケーブルとの優れた接続性を提供します。

また、工具を使用せずに端子を挿入できるので、柔軟性と便宜性が得られ、迅速で容易なコネクタの設置が可能になります。
複数の用途で接続を設ける必要がある場合は、迅速な嵌合で得られる時間短縮とコスト削減の効果はめざましいものになります。
耐振動性と堅牢性に優れたこれらの接続により、生産に発生する不要なダウンタイムを排除できます。
分散した設置環境では、サーボドライブのデイジー チェーン接続により、ケーブルの長さとコストを削減することもできます。

■設置時間の短縮

Speedtec ロック システムは、これまでの嵌合システムと比較して設置時間を 3 分の 1 に短縮したロック システムを実現しています。
自己引き込み式の嵌合と触覚主導の設計により、接続部を直接目視できない環境やスペースが限られている環境でも目視せずにコネクタを接続できます。
コネクタ ハウジングには補足記号があるので、誤接続を防止できます。
Speedtec ロック システムは、さまざまなサイズのパワー コネクタ、信号コネクタ、ハイブリッド コネクタに用意されています。このシステムには、標準のネジロック システムとの後方互換性があり、振動が激しい環境でテスト済みです。
