アントワレック DINレール端子台 DBLシリーズをこの度在庫化しました！！
80Aから最大400Ａ製品まで圧着端子を使わず、安全に電源を分岐・集約可能です！！

DINレール取付が可能な電源ラインを
安全且つコンパクトに分岐/集約するためのモジュールです。
施工もシンプルで、従来方式からの工数削減と省スペース化に貢献します。

特徴

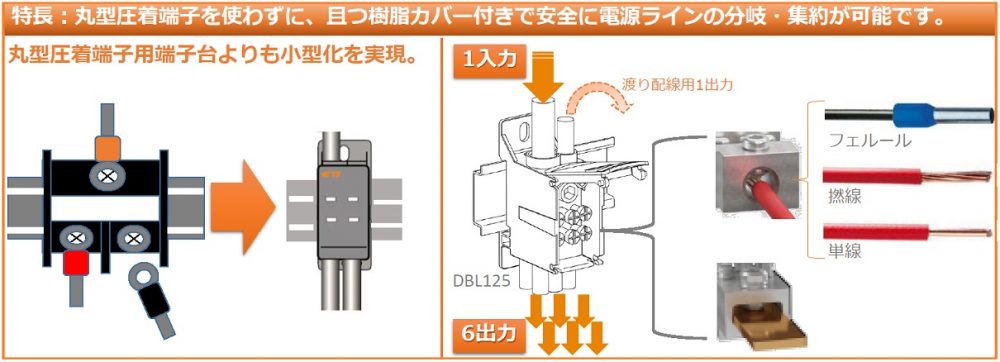

丸型圧着端子を使わずに、且つ樹脂カバー付きで安全に電源ラインの分岐・集約が可能です。

製品仕様及び安全規格【参考】

●定格電流値　：80A～550A
●定格電圧値　：1000VAC / 1500VDC(IEC)　 1000VAC/DC(UL)
●適用電線範囲：AWG4～250Kcmil　 ※1
●対応安全規格：IEC , UL , CSA , EAC , SCCR
●SCCR試験　 ：UL1059 & UL1058 によるSCCR試験をヒューズとの組合せで100kAをクリア

※1　可とう撚線をご使用される場合、必ずフェルール端子をご使用ください。（IEC:V-K、UL:Class G~Kなど）
可とう撚線とは、細線多芯撚の高屈曲性電線で、IEC V-Kや、IEC60228（HD383 or JIS C3664）class 5/6ケーブルなどが該当します。

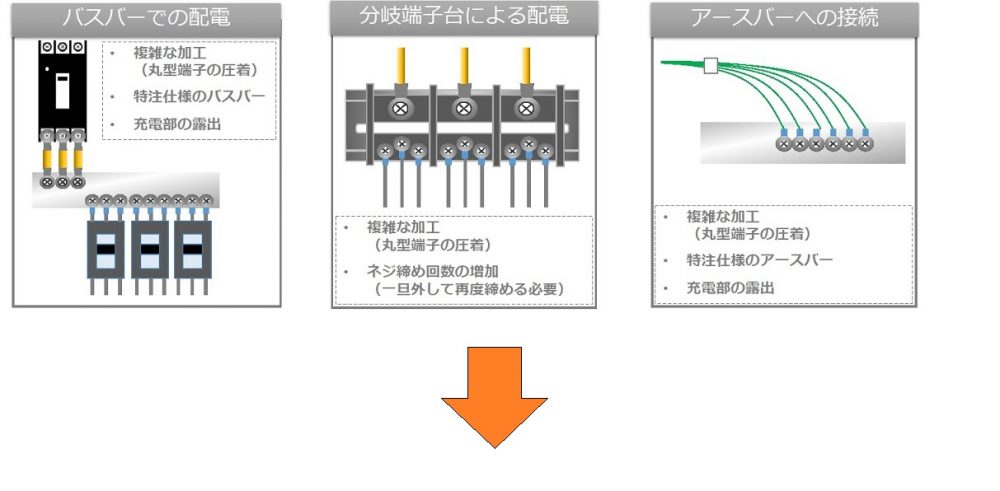

主要な配電ソリューションにおける課題【例】

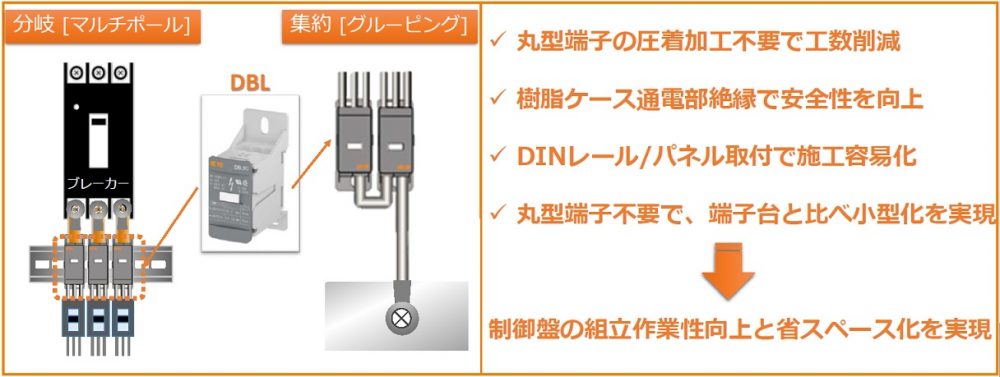

TE Entrelec DBL シリーズで
制御盤内の配電をより安全に、より簡単に、より省スペースに！！
