新商品
二宮電線「KX-スーパーF」
- 耐屈曲用 フッ素ゴム補償導線
- JIS C 1610に準拠したK(クロメル－アルメル)熱電対のリード線として使用されるKX補償導線です
特徴

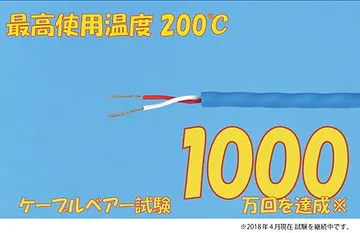

- 最高使用温度：200℃
- ケーブルベアー試験：1000万回を達成(※2018年4月現在 試験を継続中)
- 耐屈曲性や柔軟性に非常に優れていて、射出成型機やロボット等の可動部の配線にお薦め！
- フッ素ゴムは耐寒・耐熱・耐薬品・耐油性に優れています
仕様
製品仕様
| 導体 | JIS C 1610に準拠したKX(ニッケル･クロム合金-ニッケル合金)の細線構成で可とう性に優れています。 |
| 絶縁体及び外被 | 絶縁体：フッ素樹脂(FEP) シース：フッ素ゴム(耐寒･耐熱･耐薬品･耐油性に優れています。) 色別：(+)=赤、(-)=白、シース=青(JIS区分2)となっております。 |
| 対撚り | それぞれ絶縁被覆した1対の補償導線を撚り合わせる事により平型よりも耐屈曲性を向上させています。 |
| 最高使用温度 | 200℃ |
構造
| 公称断面積 (㎟) |
導体構成 | 絶縁体 | 対撚り外径 (mm) |
被覆厚さ (mm) |
仕上径外径(mm) | 一条の最大長 (m) |
概算質量 (kg/km) |
||
| 本数/素線径(本/mm) | 外径(mm) | 厚さ(mm) | 外径(mm) | ||||||
| 0.15 | 20/0.1 | 0.5 | 0.3 | 1.1 | 2.2 | 0.9 | 4.0 | 1,000 | 25 |
電気特性
| 熱起電力 | 温度に対する許容差 | ||
| ℃ | 50 | 100 | -25℃～200℃ |
| μV | 2023 | 4096 | ±100μV |
ケーブルベア試験
| 試料名 | 回数(継続中) | ||
| A | KX-スーパーF | 200℃耐熱 | 1,000万回 |
| B | 20/0.1X1P KX-6FSR=FKT | 180℃ | 1,000万回 |
| C | F社同等品 | 200℃耐熱 | 1,000万回 |
※測定データはいずれも実測値であり保証値ではありません。
今後とも何卒宜しくお願い申し上げます。
