新商品
TE Connectivity「Sliver 内部ケーブル相互接続」
- 0.6mm極間という超薄型設計のSliver製品により、ボックス内の収容量が増大
- カードエッジ構成に加え、コネクタケージにはケーブルの引き入れに耐えるきわめて堅牢な金属製ハウジング設計が施されています
特徴
- 0.6mm極間
- ケーブルラッチ付きの堅牢な金属製シェルを含むリセプタクル

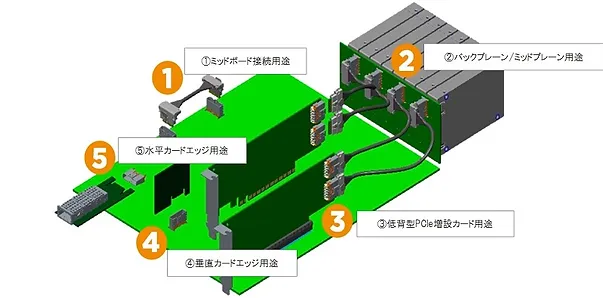

- 垂直および水平型のリセプタクルオプションにより、Sliverケーブルアセンブリ製品またはPCBプラグインカードに対応
- ケーブルアセンブリ製品には高速、低損失33AWGケーブルを採用し、85Ωおよび100Ωのどちらの環境にも対応
- 12Gおよび25Gオプションにより、さまざまな用途に経済的なソリューションを提供
アプリケーション
データセンター&ネットワーク機器
- サーバー
- スイッチ
- ルーター
- ハイパフォーマンスコンピュータ(HPC)
- ストレージデバイス
- 無線基地局と無線
仕様
コネクタ
| 仕様 | 50極 | 74極 | 124極 | 148極 |
|---|---|---|---|---|
| ストレート取付タイプ | 2292096-1 | 2324787-1 | 開発中 | － |
| ライトアングル取付タイプ | 2292055-1 | 2292069-1 | 2323321-1 | － |
| ストレート取付カードエッジタイプ | － | － | － | 2297117-2 |
| ライトアングルカードエッジタイプ | － | － | － | 2331498-1 |
プラグキット
| 仕様 | 50極 | 74極 | 124極 |
| ストレートプラグキット | 2317815-1 | 2317823-1 | 2339107-1 |
ケーブルアッセンブリ
| 仕様 | 伝送速度 | インピーダンス | スタイル | 50極 | 74極 | 124極 | |||
|---|---|---|---|---|---|---|---|---|---|
| 0.5m | 1m | 0.5m | 1m | 0.5m | 1m | ||||
| ストレートケーブルプラグ | 25G | 85 | ディスクリートペア | 2821742-1 | 2821742-2 | 2821376-1 | 2821376-2 | ||
| ライトアングルプラグ | 25G | 85 | ディスクリートペア | 2821743-1 | 2821743-2 | 2821745-1 | 2821745-2 | ||
| ストレートライトアングルプラグ | 25G | 85 | ディスクリートペア | 2821744-1 | 2821744-2 | 2821746-1 | 2821746-2 | ||
| ストレートケーブルプラグ | 25G | 100 | ディスクリートペア | 2821750-1 | 2821750-2 | 2821756-1 | 2821756-2 | ||
| ライトアングルプラグ | 25G | 100 | ディスクリートペア | 2821751-1 | 2821751-2 | 2821757-1 | 2821757-2 | ||
| ストレートライトアングルプラグ | 25G | 100 | ディスクリートペア | 2821752-1 | 2821752-2 | 2821758-1 | 2821758-2 | ||
| ストレートケーブルプラグ | 12G | 85 | リボン | 2820397-1 | 2820397-2 | 2820396-1 | 2820396-2 | ||
| ライトアングルプラグ | 12G | 85 | リボン | 2820399-1 | 2820399-2 | 2821385-1 | 2821385-2 | ||
| ストレートライトアングルプラグ | 12G | 85 | リボン | 2821638-1 | 2821638-2 | 2821639-1 | 2821639-2 | ||
| ストレートケーブルプラグ | 12G | 100 | リボン | 2821747-1 | 2821747-2 | 2821753-1 | 2821753-2 | ||
| ライトアングルプラグ | 12G | 100 | リボン | 2821748-1 | 2821748-2 | 2821754-1 | 2821754-2 | ||
| ストレートライトアングルプラグ | 12G | 100 | リボン | 2821749-1 | 2821749-2 | 2821755-1 | 2821755-2 | ||
| ストレートケーブルプラグ | 12G | 85 | ディスクリートペア | 2324305-1 | 2324305-2 | ||||
TE Connectivity製品情報はこちらからご覧いただけます。
今後とも何卒宜しくお願い申し上げます。
