ダイナミックD-3000
- ダイナミックシリーズの中核をなし、産業機器の｢信号用」および「電源用」を目指して開発を進めているシリーズ。
- ピン配列は、標準3.81mm(150ミル)ピッチと、高電圧タイプの5.08mm(200ミル)ピッチの2種類を揃え、前者は主に信号回路や低電圧電源回路用、後者は高電圧電源回路用の仕様となっています。
- 特に電源用としては最近の機器の小型化に伴う、小型ハイパワーの要求を満たすため、新開発の銅合金を用い、小型ながら1極当たり15Aと大きな電流が流せる設計となっています。
仕様

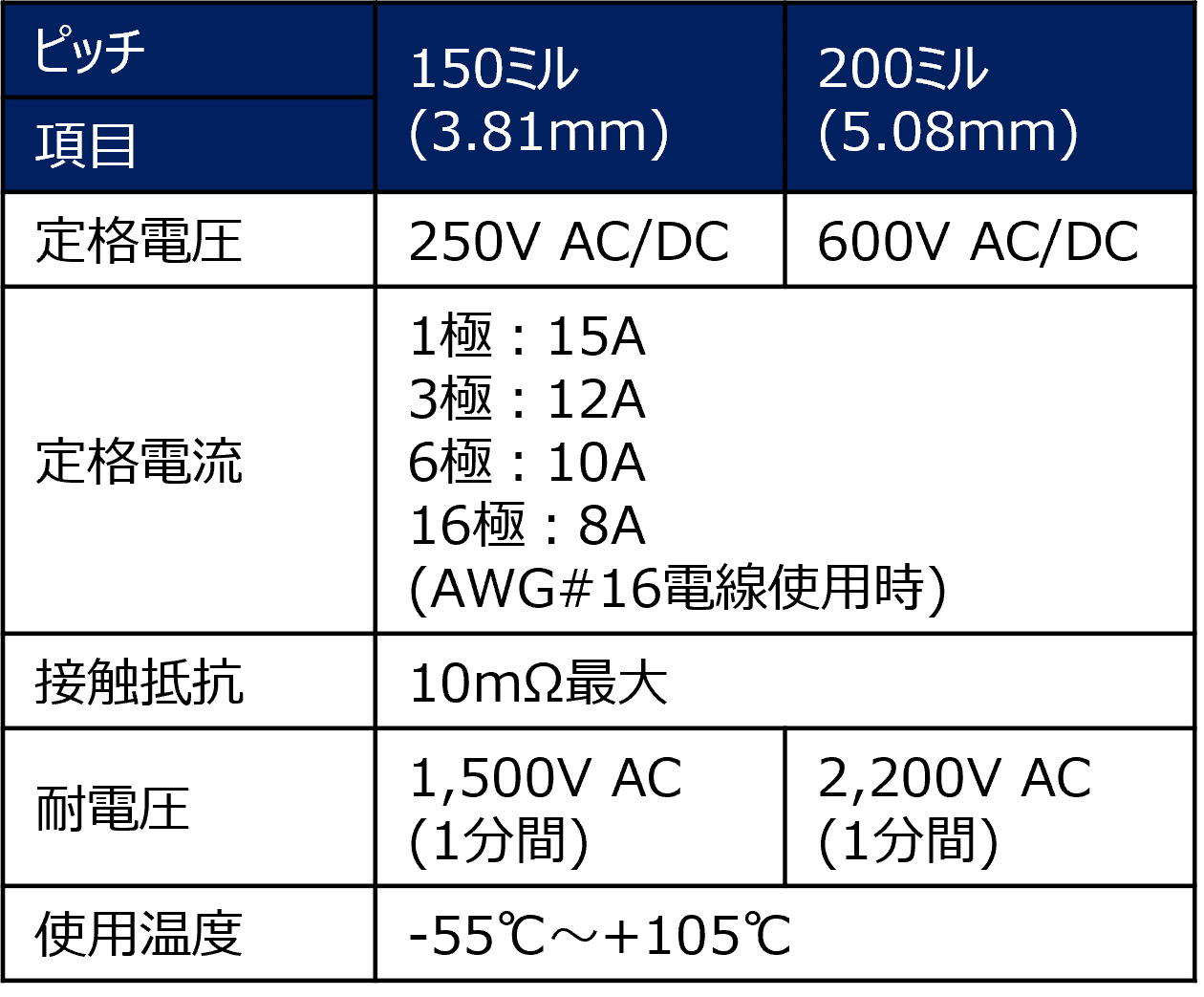

性能仕様
一般にコネクタの電流値は1極当たりで表示されています。
本製品の定格電流は左表のように15Aですが、これもあくまで1極当たりの数値です。
そして極数が増えるに従い、この数値は減少してきます。この減少値は左表および左下グラフの電流曲線から算出します。
（例）
- 6極の場合、左表から1極当たり10Aまで流せることになります。すなわち全極合計で最大60Aとなります。
- 10極の場合は、表下グラフ点線部から8.5A、全極合計で最大85A流せることになります。

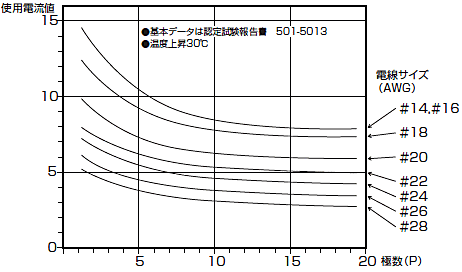

極数と電流曲線

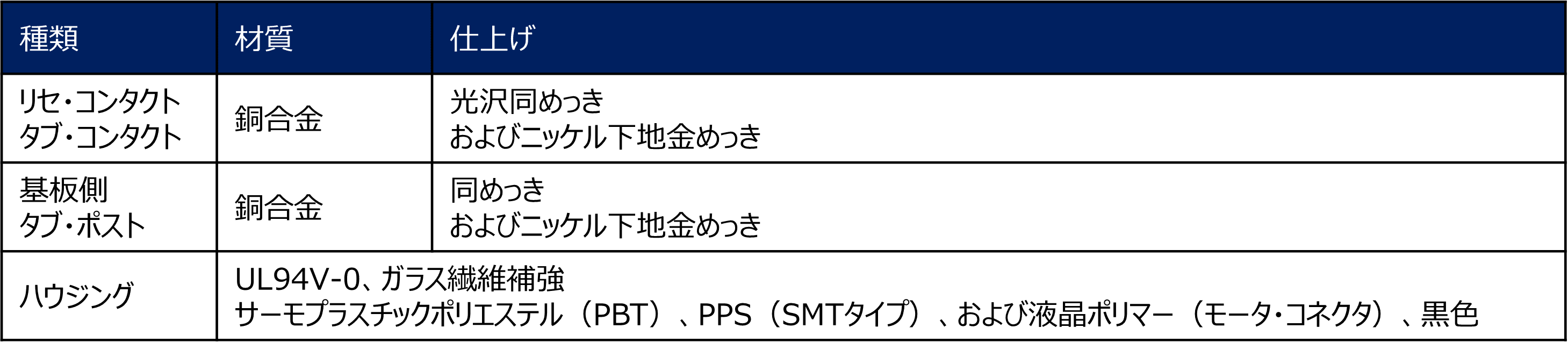

材質および仕上げ
安全規格

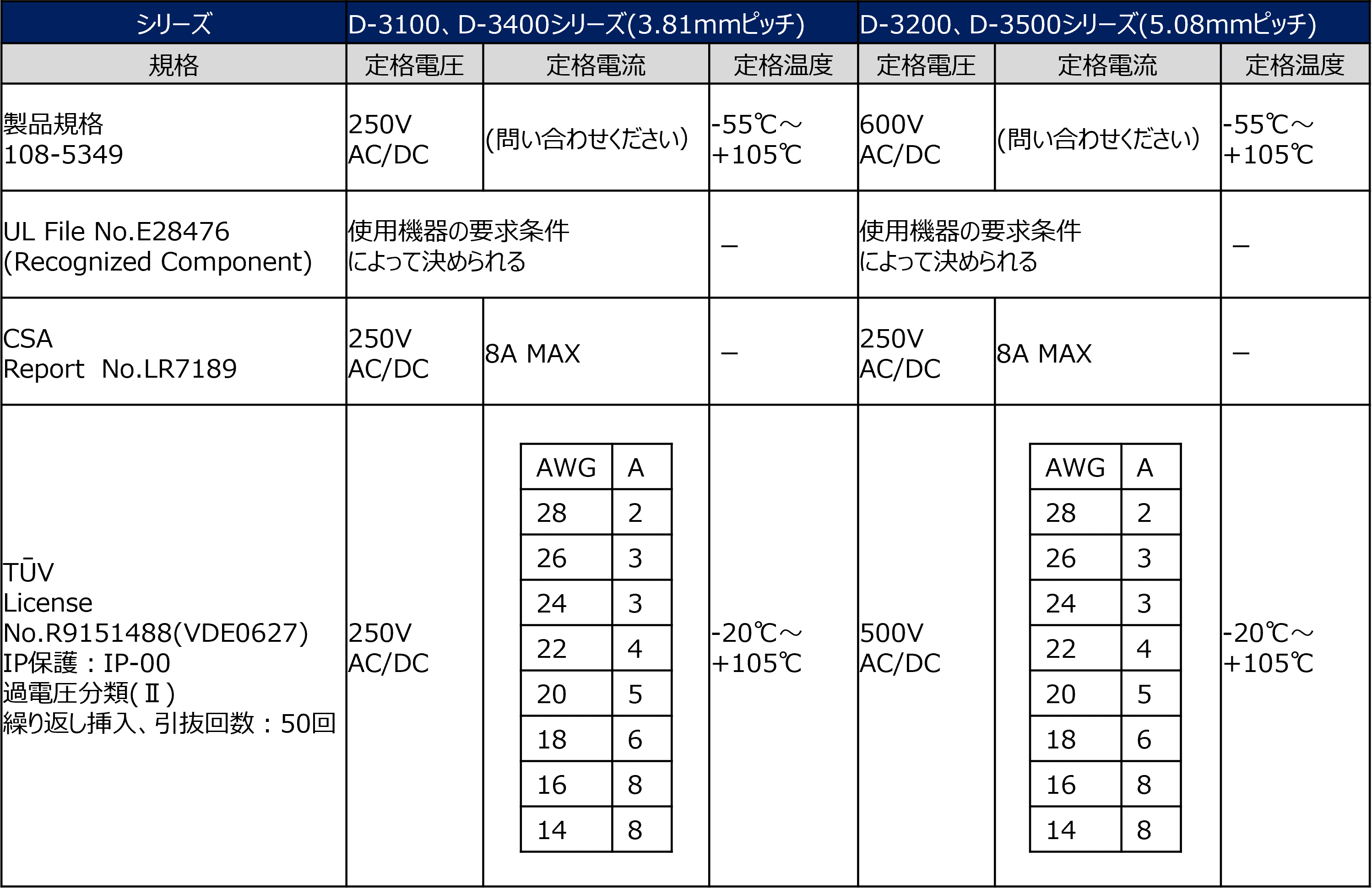

下記の安全規格は、型番毎に承認されています。承認の有無は型番毎にお問い合わせ下さい。
なお、当社の性能仕様と異なる場合がありますので、ご注意ください。いずれも詳しくはお問い合わせ下さい。
