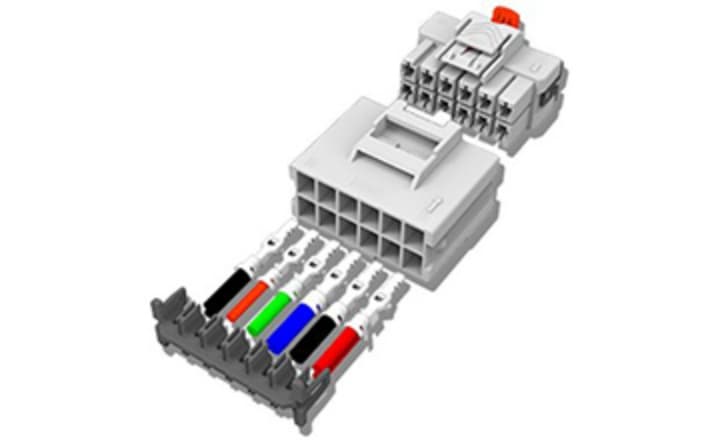

パワートリプルロック
- ダブルロックプレート（TPA機構）により、端子の抜けを防止
- 挿入時のラッチ音により、キャップ及びプラグハウジングの嵌合を確認可能
- コネクタ位置保証機構（CPA機構）により、過酷な振動に曝される環境下に於いても、接続を確実に維持
- キーイングとハウジングの色によるコーディングによって誤嵌合を防止
- 様々なアプリケーションに対応できるよう、3種類の材料によってハウジングを製造
- 電線のもつれを低減するリブの設計により、ラッチを保護する
特徴
機械的特徴
- 極数
-1列タイプ：2、3、4、5極
-2列タイプ：2×3、2×4、2×5、2×6極
-3列タイプ：3×3、3×4、3×5極
- ピッチ：6.0mm
- グリッド間：8.1mm
電気的特徴
- 定格電圧：600V AC/DC
- 定格電流：20A Max
材料
各種規格
- ハウジング：UL94V-0
-PBTスタンダード（105℃）
-高温度タイプ（150℃）
-GWT750の要件を満たし、IEC60335-1に適合
- 端子：銅合金（錫めっき）
アプリケーション
- 生活家電
- 自動車
- オフィス・ビルディング
- 冷暖房空調設備
- 産業機器など
